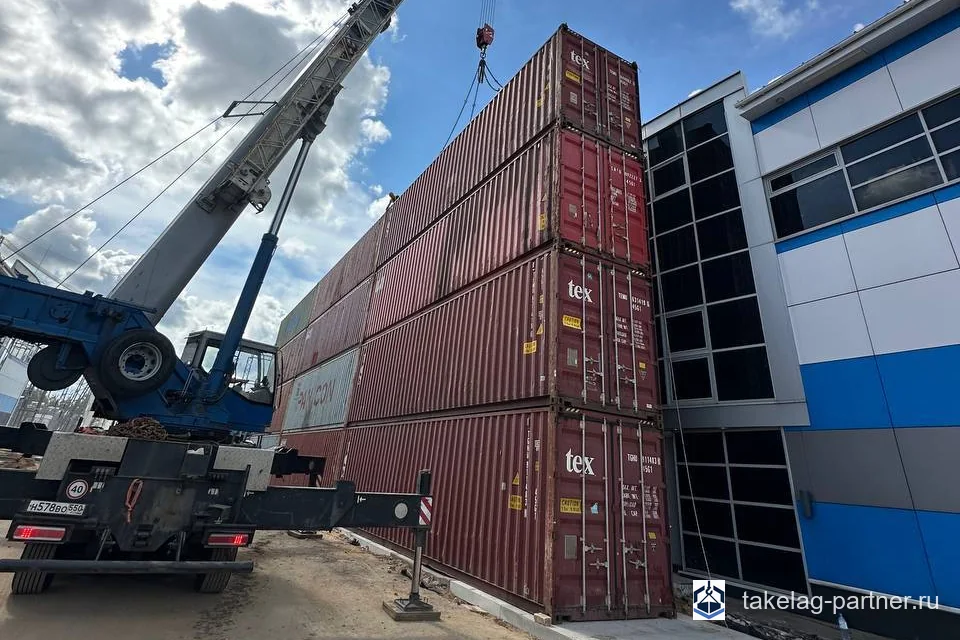

Защита объектов от БПЛА морскими контейнерами

Создаём вдоль фасада физический барьер из морских контейнеров, который закрывает остекление, ворота, входные группы и другие уязвимые участки здания.

Контейнеры доставляются на объект и устанавливаются автокраном в один или несколько ярусов. Решение собирается из готовых элементов, поэтому защитить здание от дронов и беспилотников можно значительно быстрее, чем при возведении капитального сооружения.

В состав работ входят обследование объекта, разработка схемы расстановки, оценка основания и подъездных путей, подбор и доставка контейнеров, подготовка площадки, строповка, монтаж краном, точная посадка и фиксация конструкции.

Работаем с юридическими лицами по Москве, Московской области и другим регионам России.

Чтобы получить предварительный расчёт, пришлите адрес объекта, фотографии фасада и подъездных путей, длину защищаемого участка, необходимую высоту конструкции и желаемые сроки монтажа.

Что такое пассивная защита от БПЛА

Пассивная защита от БПЛА — это физическая конструкция, которая располагается между потенциальным источником воздействия и защищаемым объектом. Она не обнаруживает дрон, не воздействует на канал управления и не подавляет радиосигнал, а создаёт механический барьер перед зданием, сооружением или оборудованием.

В нашем решении роль такого барьера выполняют морские контейнеры. Их устанавливают вдоль фасада так, чтобы закрыть наиболее уязвимые участки:

• окна и фасадное остекление
• ворота склада или производственного цеха
• погрузочно-разгрузочные зоны
• входные группы
• участки стен, за которыми находится ценное оборудование
• серверные и трансформаторные помещения
• наружные инженерные узлы
• административные части производственных зданий

Контейнерная конструкция предназначена для физического экранирования фасада и снижения риска прямого воздействия на защищаемую зону. Её конфигурация, высота, расстояние от здания и способ фиксации определяются индивидуально с учётом особенностей объекта.

Пассивная антидроновая защита и активные средства: в чём разница

Антидроновая защита может включать активные и пассивные средства.

Активные системы обнаруживают беспилотные аппараты, отслеживают их движение или воздействуют на каналы связи и навигации. К ним относятся радиолокационные, оптические и радиоэлектронные комплексы.

Пассивная антидроновая защита работает по другому принципу. Она не вмешивается в управление БПЛА, а формирует физический рубеж перед защищаемым объектом. К таким решениям относятся сетчатые, канатные, металлические, бетонные и другие защитные ограждающие конструкции.

«Такелаж-Партнёр» занимается устройством физического барьера из морских контейнеров. Мы не продаём детекторы, подавители, антидроновые ружья и комплексы РЭБ. При необходимости контейнерная конструкция может стать одним из элементов комплексной защиты объекта от БПЛА.

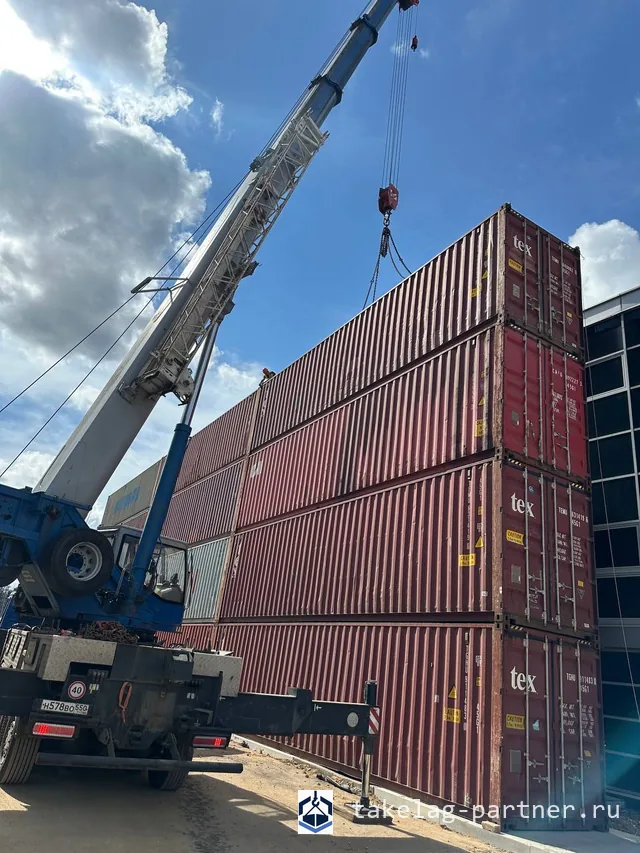

Как работает защита объектов от БПЛА морскими контейнерами

Морские контейнеры размещаются вдоль стены здания и закрывают выбранный участок фасада по длине и высоте. В зависимости от поставленной задачи конструкция может состоять из одного или нескольких ярусов.

Размещение вдоль фасада

Перед началом работ определяется, какие участки необходимо закрыть. При разработке схемы учитываются:

• расположение окон и ворот
• входы и эвакуационные выходы
• пожарные и технологические проезды
• наружные коммуникации
• расстояние до соседних зданий
• расположение оборудования
• возможность установки автокрана
• состояние покрытия и основания
• организация движения транспорта на территории

Защитный барьер не должен перекрывать обязательные пути эвакуации, пожарные проезды, доступ к запорной арматуре, электрооборудованию и другим обслуживаемым узлам.

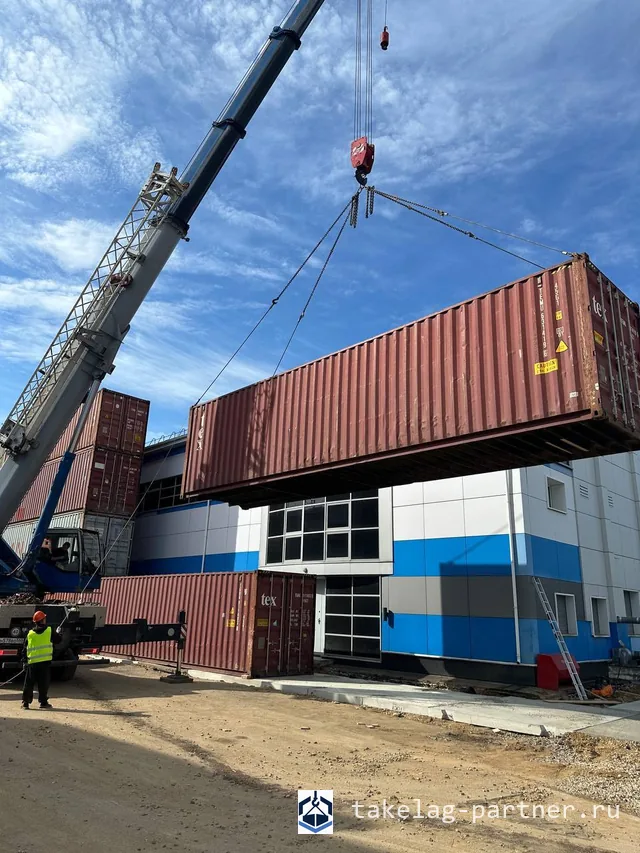

Установка контейнеров в несколько ярусов

Если требуется закрыть высокий фасад, контейнеры устанавливаются друг на друга. Каждый элемент стропуется, поднимается автокраном и точно устанавливается в предусмотренное схемой положение.

Конструкция морского контейнера изначально рассчитана на штабелирование при перевозке и хранении. Однако допустимое количество ярусов на конкретной площадке нельзя определять только по характеристикам самого контейнера. Необходимо учитывать состояние контейнеров, несущую способность основания, ветровые и другие нагрузки, способ соединения элементов и условия эксплуатации объекта.

Фиксация конструкции

После установки контейнеры соединяются между собой по принятому для объекта техническому решению. Способ фиксации определяется схемой расстановки, количеством ярусов, состоянием контейнеров и расчётными воздействиями.

Самовольное штабелирование контейнеров без оценки основания, точек опирания и устойчивости конструкции недопустимо.

Для каких объектов подходит контейнерная защита от беспилотников

Контейнерные защитные конструкции применимы там, где необходимо быстро закрыть протяжённый участок фасада, не начиная длительное капитальное строительство.

Защита складов от БПЛА

На складах и логистических комплексах наиболее уязвимыми участками часто становятся ворота, фасадное остекление, зоны приёмки и отгрузки, административные помещения и участки хранения дорогостоящих товаров.

Защита складов от дронов морскими контейнерами позволяет создать сплошной физический экран вдоль выбранной стены. При разработке схемы сохраняются необходимые ворота, проезды, рампы и маршруты движения складского транспорта.

Решение подходит для:

• распределительных центров
• складов маркетплейсов
• терминалов транспортных компаний
• холодильных и производственных складов
• хранилищ сырья и готовой продукции
• временных логистических площадок

Защита производственных зданий и предприятий

Промышленная защита от дронов должна учитывать не только характеристики здания, но и непрерывность технологических процессов. Контейнеры можно устанавливать поэтапно, закрывая отдельные участки фасада и сохраняя работу предприятия.

Возможные зоны защиты:

• производственные цеха
• помещения с технологическими линиями
• административно-бытовые корпуса
• наружные инженерные узлы
• зоны размещения дорогостоящего оборудования
• серверные
• электрощитовые
• трансформаторные помещения

Для действующего предприятия заранее согласуются график монтажа, безопасная зона работы крана и маршруты движения транспорта.

Защита объектов инфраструктуры от БПЛА

Контейнерный барьер может использоваться для защиты наземных зданий и сооружений, обеспечивающих работу инфраструктурного объекта:

• диспетчерских и административных зданий
• складов материалов и комплектующих
• ремонтных помещений
• ангаров
• технических и серверных помещений
• трансформаторных и распределительных узлов

Возможность применения решения определяется после оценки объекта, его режима работы и требований службы безопасности.

Защита объектов ТЭК и НПЗ от дронов

Для объектов ТЭК, нефтебаз и НПЗ требования к размещению любых конструкций особенно высоки. Необходимо учитывать пожарную и промышленную безопасность, взрывоопасные зоны, технологические проезды, расстояния до оборудования и доступ аварийных служб.

Морские контейнеры могут применяться для физического экранирования отдельных зданий, складов, административных помещений и наземных технических зон только после инженерной оценки возможности такого размещения.

Контейнерная конструкция не должна устанавливаться возле резервуаров, трубопроводов или технологического оборудования без согласованного технического решения и проверки отраслевых ограничений.

Защита ангаров, серверных и трансформаторных

Для ангаров, серверных, трансформаторных и других локальных объектов контейнеры позволяют закрыть наиболее уязвимую сторону сооружения, сохранив доступ к обслуживаемым элементам.

Если требуется защита не только фасада, но и кровли или открытой площадки сверху, контейнерный барьер необходимо дополнять другими техническими решениями. Конструкция из контейнеров предназначена прежде всего для бокового экранирования.

Почему для защитного барьера используются морские контейнеры

Морской контейнер представляет собой готовую металлическую конструкцию с жёстким каркасом, угловыми стойками и штатными точками для подъёма и штабелирования.

Для устройства пассивной защиты контейнеры обладают несколькими практическими преимуществами.

Быстрый монтаж

На объект доставляются готовые элементы. Не требуется изготавливать весь защитный каркас непосредственно на площадке. После подготовки основания контейнеры можно последовательно установить вдоль фасада автокраном.

Возможность наращивания конструкции

Барьер собирается по длине и высоте. При изменении задачи его можно дополнить новыми секциями, частично разобрать или перенести на другой участок.

Большая собственная масса

Сорокафутовый морской контейнер имеет массу в несколько тонн. Точный вес зависит от его типа, исполнения и состояния. Масса конструкции учитывается при выборе основания, опорных площадок, автокрана и способа монтажа.

Демонтаж и повторное использование

В отличие от монолитной бетонной стены, контейнерную конструкцию можно разобрать. После демонтажа контейнеры остаются самостоятельным имуществом, которое можно продать, перевезти или использовать на другом объекте.

Отсутствие длительного капитального строительства

Во многих случаях контейнеры устанавливаются на подготовленное основание или специальные опорные площадки без устройства капитального фундамента. Возможность такого монтажа определяется после обследования покрытия и расчёта нагрузок.

Возможность работать на действующем объекте

Монтаж можно разбить на этапы и согласовать с производственным графиком. В большинстве случаев это позволяет избежать полной остановки предприятия, однако точный порядок работ определяется индивидуально.

Контейнеры, бетон, металлоконструкции или сетка: сравнение решений

Выбор способа защиты зависит от объекта, сценария воздействия, требуемой зоны экранирования, сроков и бюджета.

Контейнеры не являются универсальной заменой всем видам антидроновой защиты. Их основное преимущество — быстрое создание сплошного барьера перед стенами, окнами и воротами здания.

Проектирование и организация защиты от БПЛА

До начала монтажа необходимо определить не только количество контейнеров, но и условия их безопасного размещения.

Предварительная инженерная проработка включает:

• определение защищаемых участков
• обмер фасада
• выбор количества ярусов
• оценку состояния площадки
• проверку точек опирания
• оценку подъездных путей
• выбор места установки крана
• подбор грузоподъёмности и вылета стрелы
• определение последовательности монтажа
• разработку схемы расстановки
• выбор способа фиксации
• согласование проездов и проходов
• подготовку графика работ

Состав полноценного проекта антидроновой защиты определяется техническим заданием заказчика, категорией объекта и требованиями действующих нормативных документов. Если для объекта требуется проектная документация, расчёты специальных воздействий или экспертиза, их состав и исполнители согласуются до начала монтажа.

Что входит в монтаж антидроновой защиты под ключ

«Такелаж-Партнёр» организует комплекс работ от обследования площадки до сдачи смонтированной конструкции.

1. Получение исходных данных

Заказчик передаёт фотографии объекта, адрес, размеры защищаемого участка, требуемую высоту и желаемые сроки.

2. Предварительный расчёт

По исходным данным определяем ориентировочное количество контейнеров, состав техники, возможность подъезда и предварительную стоимость.

3. Выезд специалиста

Для сложных объектов проводим обследование площадки, обмеры, оценку основания и подъездных путей.

4. Разработка схемы расстановки

Определяем, какие участки фасада закрываются, где сохраняются проходы и ворота, сколько потребуется контейнеров и ярусов.

5. Подбор контейнеров

Подбираем контейнеры требуемого типа и состояния. Если у заказчика уже есть подходящие контейнеры, оцениваем возможность их использования.

6. Подготовка площадки

При необходимости выполняется выравнивание, уплотнение или устройство опорных площадок. Состав работ зависит от состояния территории.

7. Доставка на объект

Организуем перевозку контейнеров и согласуем последовательность подачи, чтобы не создавать лишних помех работе предприятия.

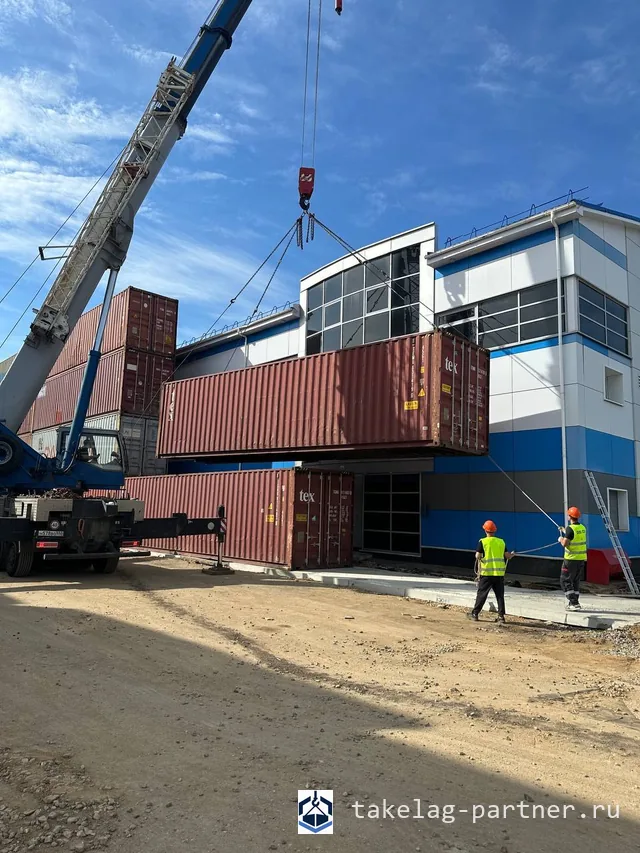

8. Монтаж автокраном

Выполняем строповку, подъём и точную посадку каждого контейнера. Грузоподъёмность крана подбирается с учётом массы груза, высоты установки и требуемого вылета стрелы.

9. Фиксация конструкции

После установки контейнеры соединяются между собой в соответствии с принятой схемой.

10. Сдача работ

Проводится проверка установленной конструкции, после чего заказчик получает предусмотренный договором комплект закрывающих документов.

Монтаж на действующем предприятии

Работы на складе или производстве планируются так, чтобы минимизировать влияние на текущие процессы.

До начала монтажа согласовываются:

• время прибытия техники
• зона разгрузки
• место установки автокрана
• порядок подачи контейнеров
• временное ограничение движения
• границы опасной зоны
• ответственные представители сторон
• очередность закрытия участков фасада
• работа в ночное время или выходные дни

При подходящих условиях установка выполняется без полной остановки предприятия. Если для отдельного этапа необходимо временно перекрыть проезд, ворота или рабочую зону, это заранее фиксируется в графике.

Нормативная рамка и требования к защите объектов от БПЛА

С 26 января 2025 года действует СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Документ утверждён приказом Минстроя России от 25.12.2024 № 910/пр и разработан НИУ МГСУ.

Свод правил вводит понятие защитной ограждающей конструкции — ЗОК. Это конструктивная система, позволяющая минимизировать воздействие опасных факторов при атаке беспилотного аппарата: таранного удара, воздушной ударной волны, кумулятивной струи и осколков.

Документ содержит функциональные требования, положения по выбору конструктивных решений, учёту нагрузок, проектированию, строительству, эксплуатации и контролю защитных ограждающих конструкций.

Важная оговорка о границах применения: свод правил не распространяется на защиту от наземных, надводных и подводных беспилотных аппаратов. Он адресован именно воздушным угрозам.

При проектировании защиты от БПЛА также могут учитываться:

• назначение и категория объекта
• техническое задание заказчика
• предполагаемый сценарий воздействия
• строительные и климатические нагрузки
• требования пожарной безопасности
• требования промышленной безопасности
• антитеррористическая защищённость объекта
• эвакуационные пути
• технологические и пожарные проезды
• правила эксплуатации конкретного предприятия
• требования к охраняемым и режимным территориям

Наличие свода правил не означает, что любая конструкция из контейнеров автоматически соответствует его требованиям. Такое соответствие может быть заявлено только при наличии разработанного технического решения, необходимых расчётов и подтверждающей документации.

Если заказчику требуется альбом технических решений по защите от БПЛА, расчёт специальных нагрузок или проектная документация, состав работ определяется до заключения договора.

От чего зависит стоимость защиты от БПЛА

Стоимость рассчитывается индивидуально по объекту. Основные факторы:

• длина защищаемого участка
• высота конструкции
• количество контейнеров
• тип и техническое состояние контейнеров
• покупка, аренда или использование контейнеров заказчика
• расстояние доставки
• состояние площадки
• необходимость подготовки основания
• наличие и размеры опорных площадок
• возможность подъезда автокрана
• требуемая грузоподъёмность крана
• рабочий вылет стрелы
• количество перестановок техники
• способ фиксации контейнеров
• ограничения на территории предприятия
• удалённость объекта
• срочность
• ночные работы
• работы в выходные или праздничные дни

Цена рассчитывается за один установленный контейнер под ключ либо за весь защищаемый участок. В состав предложения могут входить контейнер, доставка, подготовка площадки, работа автокрана, строповка, точная установка и фиксация.

Точный перечень включённых работ указывается в смете. После согласования и подписания стоимость фиксируется и не меняется без изменения объёма или условий работ со стороны заказчика.

Работаем с юридическими лицами по договору

«Такелаж-Партнёр» выполняет работы для производственных, складских, логистических и инфраструктурных организаций.

Заказчик получает:

• договор
• согласованную смету
• график выполнения работ
• акты выполненных работ
• счёт и закрывающие документы
• документы по перевозке груза
• закреплённую договором ответственность сторон

Работаем с юридическими лицами по договору, НДС 5 %. Стоимость фиксируется в смете до начала работ. Перевозимый груз застрахован. Ответственность за повреждение груза и имущества определяется условиями договора.

Что прислать для расчёта

Для предварительного расчёта защиты здания от БПЛА потребуются:

• адрес объекта
• назначение здания
• фотографии фасада
• фотографии подъездных путей
• длина участка, который необходимо закрыть
• высота защищаемой зоны
• предполагаемое количество ярусов
• информация о воротах и входах
• фотографии или описание покрытия площадки
• желаемые сроки
• допустимое время проведения работ
• контакт ответственного сотрудника

На основании этих данных мы определим ориентировочное количество контейнеров, состав техники и предварительную стоимость. Для сложных объектов организуем выезд специалиста.

География работ

Основной регион работы — Москва и Московская область. Выезжаем на промышленные и инфраструктурные объекты в другие регионы России.

При расчёте регионального проекта учитываются расстояние доставки контейнеров и техники, условия размещения бригады, особенности пропускного режима и график выполнения работ.

Часто задаваемые вопросы
