Услуга · пассивная защита объектов ТЭК
Защита нефтебаз и резервуаров от БПЛА
«Такелаж-Партнёр» выполняет комплекс работ по устройству пассивной защиты нефтебаз, нефтехранилищ, резервуарных парков и технологического оборудования от БПЛА.
- обследование объекта и техническое решение
- каркасы, сетчатые и канатные системы, экраны, комбинированные ЗОК
- монтаж автокраном на действующем объекте
- договор, фиксированная смета, НДС 5 %
- Москва, Московская область и регионы России
Предварительную оценку готовим по плану площадки, размерам резервуаров и фотографиям. Для сложных объектов организуем выезд специалиста.

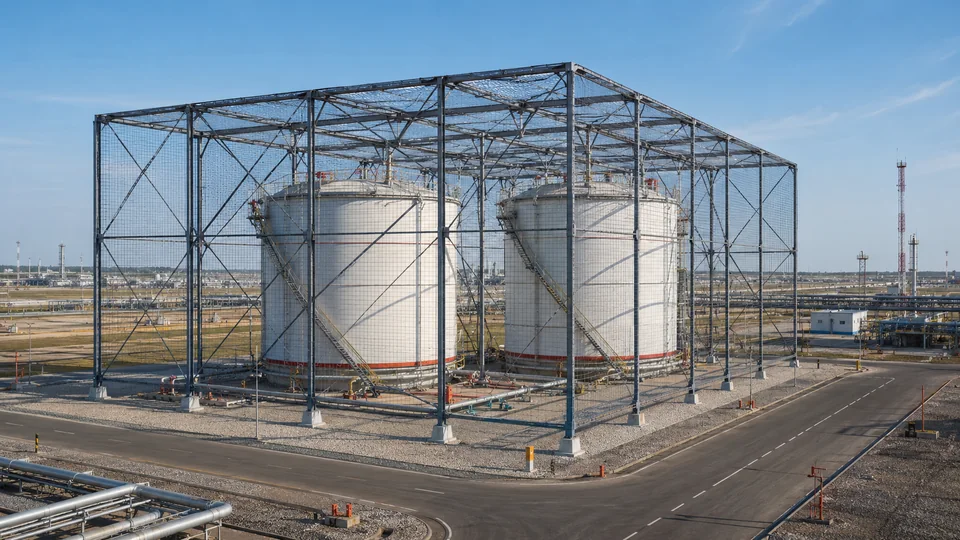

Визуализация: пространственный каркас с сетчатым заполнением над группой РВС. Не съёмка объекта — конструктивная схема.
Обследуем объект, разрабатываем техническое решение, организуем изготовление и доставку конструкций, выполняем такелажные и монтажные работы.
Пассивная защита создаёт физический барьер между беспилотником и защищаемым объектом. В зависимости от технического задания это могут быть отдельно стоящие пространственные металлокаркасы, защитные ограждающие конструкции, сетчатые и канатные системы, жёсткие экраны или комбинированные решения.
Работаем с юридическими лицами в Москве, Московской области и регионах России. Стоимость и состав работ фиксируются в смете до начала монтажа.
Для предварительного расчёта нужны регион и адрес объекта, количество и тип резервуаров, диаметр и высота РВС или РГС, перечень оборудования, которое необходимо закрыть, фотографии и имеющиеся чертежи, а также требуемые сроки выполнения работ.
Что такое защитные ограждающие конструкции от БПЛА
Пассивная защита нефтехранилища — это комплекс инженерных конструкций, создающих физическое препятствие между потенциальным воздействием и резервуарами, зданиями или технологическим оборудованием.
В отличие от активных средств противодействия, пассивная антидроновая защита:
- не обнаруживает беспилотник
- не воздействует на каналы управления
- не подавляет навигационные сигналы
- не заменяет средства мониторинга и оповещения
- выполняет функцию физического защитного рубежа
Такие конструкции могут закрывать боковые и верхние направления, ограничивать непосредственный доступ беспилотника к защищаемому элементу и снижать возможные последствия воздействия в пределах принятого при проектировании сценария.
Мы не используем формулировки «абсолютная защита» или «гарантированная защита от любого БПЛА». Результат зависит от типа конструкции, характеристик объекта, расчётного сценария и требований технического задания. Поэтому устройство защиты нефтебазы начинается не с выбора сетки или металлопрофиля, а с обследования и инженерной проработки.
Какие объекты нефтебазы можно защитить
Защита нефтебазы от БПЛА не ограничивается установкой ограждения вокруг одного резервуара. На территории нефтехранилища могут находиться разные по назначению и конструкции объекты, для каждого из которых требуется своё решение.
Резервуары РВС
РВС — вертикальные стальные резервуары, применяемые для хранения нефти и нефтепродуктов. При разработке защитной конструкции учитываются:
- диаметр и высота резервуара
- конструкция крыши
- расположение лестниц и площадок
- технологические люки
- дыхательная и предохранительная арматура
- трубопроводы
- обвалование
- возможность проведения осмотров и ремонта

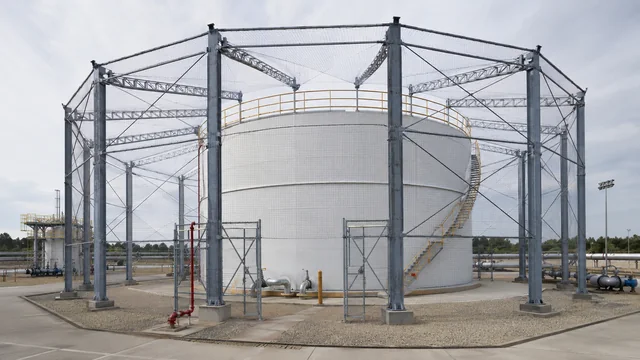

Для защиты РВС от БПЛА может применяться отдельно стоящая пространственная конструкция, формирующая боковой и верхний защитный контур без передачи нагрузки на стенку резервуара.

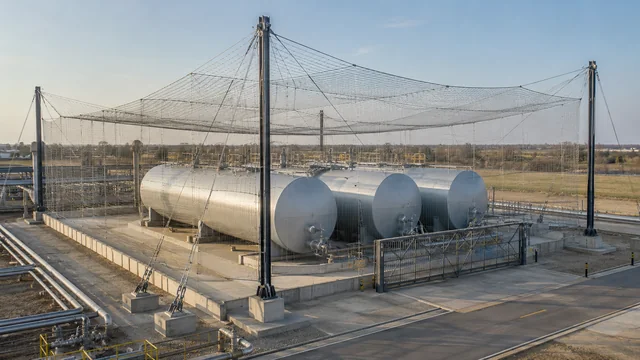

Горизонтальные резервуары РГС
Защита РГС может быть выполнена в виде локального каркаса, экрана или общей конструкции над группой резервуаров. Конфигурация зависит от расстояния между ёмкостями, расположения опор, трубопроводной обвязки и необходимости подъезда обслуживающей техники.
Резервуарные парки
Для резервуарного парка рассматриваются два основных подхода: индивидуальная защита каждого резервуара и общий защитный контур для группы объектов.
Выбор производится по результатам обследования. Необходимо сопоставить размеры пролётов, расчётные нагрузки, расположение резервуаров, пожарные проезды, технологический доступ и стоимость реализации.
Насосные станции и технологическое оборудование
В состав защищаемых объектов могут входить:
- насосные станции
- узлы учёта
- технологическая обвязка
- трубопроводная арматура
- распределительные узлы
- компрессорное оборудование
- наземные участки коммуникаций
Для таких элементов могут использоваться каркасные конструкции, локальные экраны, комбинированные ограждения или массивные боковые барьеры.
Сливоналивные эстакады
При защите сливоналивных эстакад необходимо сохранить рабочую высоту, подъезд транспорта, доступ персонала, возможность обслуживания оборудования и соблюдение требований пожарной безопасности.
Здания и системы управления
Отдельной защиты могут требовать операторные, диспетчерские, административные здания, серверные и электротехнические помещения, трансформаторные подстанции и распределительные устройства.
Для зданий могут применяться металлические экраны, каркасные конструкции и, в некоторых случаях, контейнерные барьеры. Однако контейнеры являются решением преимущественно для бокового экранирования фасадов, окон, ворот и наземного оборудования, а не универсальным способом защиты резервуаров.
Изображения на этой странице — визуализации конструктивных схем, а не съёмка выполненных нами объектов. Они показывают принцип решения; конфигурация, несущая способность и тип заполнения определяются расчётом для конкретного объекта.
Как устроена объёмная защита резервуаров
Принцип объёмной защиты резервуарного парка состоит в том, что вокруг резервуаров возводится отдельно стоящая пространственная конструкция, образующая защитный контур по бокам и сверху.
Конструктивно это несущий каркас из колонн, связей и верхних несущих элементов с решётчатым, сетчатым либо канатным заполнением. Инженерный принцип у всех вариантов один:
- защитная конструкция отделена от резервуара
- нагрузка передаётся на собственные опоры, а не на стенку резервуара
- вокруг объекта сохраняется технологическое пространство
- закрываются боковые и верхние направления
- несколько резервуаров могут находиться внутри общего контура
- доступ к оборудованию предусматривается в проектном решении
Такой подход существенно отличается от установки готовых контейнеров вдоль фасада. Для резервуарного парка требуется индивидуальная пространственная схема, учитывающая геометрию объекта, размеры пролётов, ветровые и снеговые нагрузки, условия эксплуатации и требования безопасности.
Пришлите количество и типы резервуаров — подберём конструктив и оценим объём работ.
Получить расчёт по объекту →Виды пассивной защиты нефтебаз
Универсальной конструкции, одинаково подходящей для всех объектов ТЭК, не существует. Решение подбирается под назначение объекта, его геометрию, расположение оборудования и требования заказчика.
Пространственный металлокаркас
Пространственный каркас устанавливается вокруг отдельного резервуара или группы объектов. Он может состоять из колонн, связей, балок, ферм и верхних несущих элементов.
Преимущества такого решения: возможность закрыть резервуар сверху и по бокам, отсутствие непосредственной опоры на стенку резервуара, адаптация под конкретную геометрию, возможность предусмотреть технологические проходы и заменить отдельные элементы при необходимости.
Для такой системы необходимы расчёты устойчивости, прочности, опор и основания.
Каркас с сетчатым или канатным заполнением
На несущую конструкцию может устанавливаться сетчатое, тросовое или канатное заполнение. Его параметры определяются не только размерами ячейки, но и способом крепления, натяжением, пролётами, несущей способностью каркаса и принятым проектным сценарием.
Сама по себе сетка без расчётного каркаса и надёжных узлов крепления не является законченной системой защиты.

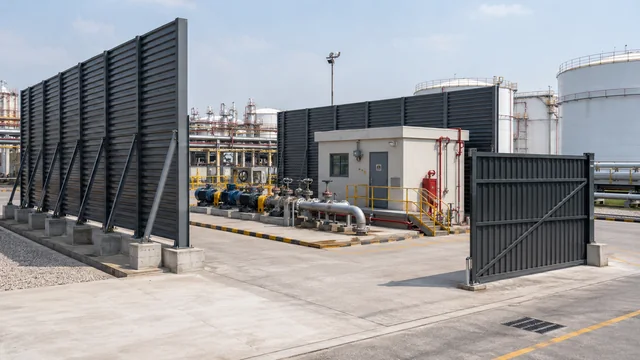

Жёсткие металлические экраны
Сплошные или частично проницаемые металлические экраны применяются для локального бокового прикрытия насосного оборудования, трубопроводной арматуры, отдельных технологических узлов, стен и проёмов зданий, наземных коммуникаций.
При использовании сплошных экранов особенно важно учитывать ветровую нагрузку и состояние основания.
Массивные наземные барьеры
Для локальной защиты могут применяться железобетонные элементы, габионы, металлические блоки, морские контейнеры и комбинированные массивные экраны.
Такие решения подходят главным образом для бокового экранирования объектов, расположенных на уровне земли. Возможность их применения внутри нефтебазы определяется проектом, условиями площадки и требованиями пожарной и промышленной безопасности.

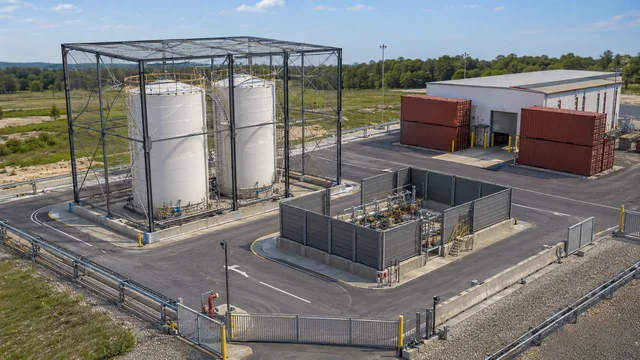

Комбинированная защита
На сложных объектах могут сочетаться разные типы конструкций: пространственный каркас над резервуарами, сетчатое или канатное заполнение, жёсткие экраны возле оборудования, массивные барьеры на отдельных направлениях, локальная защита операторных и электроустановок.
Комбинированная система позволяет не закрывать всю территорию одинаковым способом, а подобрать решение для каждого критичного элемента.
Сравнение вариантов защиты нефтехранилища
| Решение | Где применяется | Основное преимущество | Что необходимо учитывать |
|---|---|---|---|
| Пространственный металлокаркас | РВС, РГС, группы резервуаров | Боковой и верхний защитный контур | Расчёт пролётов, опор, основания и нагрузок |
| Каркас с сетчатым или канатным заполнением | Резервуары, оборудование, площадки | Объёмное ограждение | Параметры заполнения и узлов крепления |
| Жёсткий металлический экран | Наземное оборудование, здания, участки | Сплошное боковое экранирование | Повышенная ветровая нагрузка |
| Габионы и железобетонные барьеры | Локальная наземная защита | Массивность и устойчивость | Масса, подготовка основания, площадь |
| Контейнерный барьер | Фасады, ворота, наземные установки | Быстрый монтаж готовых элементов | Ограниченные возможности верхней защиты |
| Комбинированная ЗОК | Крупные нефтебазы и сложные площадки | Адаптация под разные объекты | Необходимость единой инженерной схемы |
Особенности проектирования защиты РВС
Защитная конструкция вокруг резервуара не должна препятствовать его штатной эксплуатации. В техническом решении учитываются не только размеры РВС, но и вся окружающая инфраструктура.
Технологический доступ
Необходимо сохранить доступ к лестницам, смотровым площадкам, люкам, арматуре, приборам контроля, трубопроводам и участкам технического обслуживания.
Для ремонта и замены оборудования могут предусматриваться съёмные секции, ворота, технологические проёмы и монтажные зоны.
Расстояние до резервуара
Защитный контур, как правило, выполняется отдельно стоящим. Расстояние до резервуара определяется расчётом, условиями эксплуатации, расположением коммуникаций и требованиями технического задания.
Нельзя назначать этот зазор по фотографии или использовать одно стандартное значение для всех объектов.
Опоры и основания
В зависимости от размеров конструкции, состояния грунта и расчётных нагрузок могут потребоваться подготовленные опорные площадки, железобетонные основания, отдельные фундаменты, свайные решения, анкеровка или усиление существующих площадок.
Решение принимается после обследования и получения данных об основании.
Ветровые и снеговые нагрузки
Высокие каркасные конструкции возле резервуаров имеют значительную площадь и большие пролёты. При расчёте учитываются регион строительства, высота конструкции, тип заполнения, ветровые воздействия, снеговые нагрузки и пространственная устойчивость каркаса.
Пожарные и технологические ограничения
Конструкция не должна перекрывать пожарные проезды, подъезды специальной техники, проходы персонала, пути эвакуации, зоны обслуживания, доступ к противопожарному оборудованию и элементы обвалования.
Все пересечения с действующей инфраструктурой рассматриваются до начала изготовления.
Нужен разбор по вашей площадке? Достаточно плана, фотографий и размеров резервуаров.
Заказать предварительный расчёт →Обследование нефтебазы перед разработкой защиты
Первый этап организации защиты от БПЛА — сбор исходных данных и обследование объекта.
Специалист оценивает перечень защищаемых резервуаров и оборудования, расположение объектов на территории, высотные отметки, расстояния между сооружениями, состояние площадки, возможные места установки опор, наличие подземных и наземных коммуникаций, подъездные пути, возможность размещения автокрана, ограничения для высотных и грузоподъёмных работ, требования пропускного режима и допустимые интервалы выполнения монтажа.
По результатам обследования формируется схема размещения защитных конструкций и определяется состав необходимых расчётов.
Проектирование защиты нефтебазы от БПЛА
Проектирование антидроновой защиты начинается с технического задания заказчика. В нём фиксируются защищаемые объекты, границы работ, эксплуатационные требования и принятый расчётный сценарий.
Работа может включать:
- Анализ исходных данных
- Определение границ защищаемой зоны
- Выбор типа защитной ограждающей конструкции
- Разработку предварительной компоновки
- Расчёт несущего каркаса
- Расчёт опор и основания
- Подбор защитного заполнения
- Разработку узлов крепления
- Согласование проходов и технологических проёмов
- Разработку монтажной последовательности
- Подготовку сметы и графика работ
Объём проектной или рабочей документации определяется техническим заданием и фиксируется в договоре.
Нормативные требования
При разработке защитных ограждающих конструкций учитываются назначение объекта, требования заказчика и действующая нормативная документация.
Профильный документ — СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных воздушных судов. Правила проектирования». Он утверждён приказом Минстроя России от 25 декабря 2024 года № 910/пр, разработан НИУ МГСУ и введён в действие 26 января 2025 года. Именно этот свод правил вводит термин ЗОК и перечисляет опасные факторы, от которых конструкция защищает: таранный удар, воздушную ударную волну, кумулятивную струю и осколки.
Для складов нефти и нефтепродуктов дополнительно учитываются требования пожарной безопасности, в том числе применимые положения СП 155.13130.2014 «Склады нефти и нефтепродуктов. Требования пожарной безопасности» с изменениями № 1 и № 2.
Кроме того, для конкретного объекта могут иметь значение:
- требования промышленной безопасности
- категория объекта
- внутренние стандарты эксплуатирующей организации
- требования антитеррористической защищённости
- регламенты допуска к работам
- ограничения взрывопожароопасных зон
- требования к эвакуации и доступу пожарной техники
Актуальность нормативов и состав применимых требований проверяются на дату проектирования. Соответствие конкретной конструкции нормативным требованиям подтверждается расчётами и документацией, а не общим описанием услуги на сайте.
Что входит в работы по устройству пассивной защиты
Состав работ формируется индивидуально и может включать:
- получение и анализ исходных данных
- выезд на объект и обмеры
- оценку подъездных путей
- обследование монтажной площадки
- разработку схемы размещения
- подготовку технического решения
- расчёт нагрузок на каркас, опоры и основание
- разработку монтажной документации
- изготовление или комплектацию элементов
- доставку металлоконструкций
- разгрузку и складирование
- подготовку опорных площадок
- укрупнительную сборку
- строповку
- монтаж автокраном
- установку связей и элементов жёсткости
- монтаж защитного заполнения
- устройство технологических проходов
- проверку соединений
- сдачу выполненных работ по акту
Если отдельные этапы выполняют привлечённые проектные или производственные организации, их зона ответственности закрепляется в договоре.
Монтаж защиты на действующей нефтебазе
Монтаж на действующем объекте ТЭК требует предварительной организации работ. До выхода техники согласовываются пропускной режим, порядок допуска персонала, места размещения автокрана, границы опасной зоны, маршруты доставки, места сборки конструкций, наряды-допуски, время выполнения работ, временные ограничения эксплуатации отдельных участков и порядок взаимодействия с представителями заказчика.
По возможности монтаж делится на этапы, чтобы сократить влияние на работу нефтебазы. Однако возможность выполнения работ без остановки конкретного участка определяется только после обследования.
При подъёме крупных элементов особенно важны точная строповка, выбор грузоподъёмной техники, расчёт вылета стрелы и контроль положения конструкции. «Такелаж-Партнёр» специализируется на такелажных и крановых работах, поэтому технология монтажа учитывается уже на этапе подготовки решения.
Пассивная и активная защита: в чём разница
Пассивная и активная защита решают разные задачи. Активные системы могут включать обнаружение, идентификацию, мониторинг и разрешённые средства воздействия на БПЛА. Пассивные системы создают физический барьер вокруг резервуаров, оборудования или зданий.
«Такелаж-Партнёр» выполняет работы по устройству пассивных инженерных конструкций. Такая защита может быть самостоятельным физическим рубежом или частью комплексной системы безопасности предприятия, но не заменяет мониторинг, оповещение и организационные мероприятия.
От чего зависит стоимость защиты нефтебазы от БПЛА
Стоимость рассчитывается индивидуально. На неё влияют:
- количество защищаемых резервуаров
- типы РВС и РГС
- диаметр и высота ёмкостей
- общая площадь защитного контура
- высота конструкции
- размеры пролётов
- необходимость верхней защиты
- тип металлокаркаса
- материал защитного заполнения
- количество технологических проёмов
- ветровые и снеговые нагрузки
- состояние основания
- необходимость устройства фундаментов
- наличие подземных коммуникаций
- удалённость монтажных зон
- возможность подъезда автокрана
- требуемая грузоподъёмность и вылет стрелы
- режимные ограничения
- удалённость объекта
- сроки выполнения работ
- работа в ночные или нерабочие часы
- состав проектной и исполнительной документации
Смета по объекту
после обследования и согласования технического решения
- предварительная оценка — по фотографиям, размерам и плану площадки
- выезд специалиста и обследование — для сложных объектов
- объём, стоимость и сроки фиксируются в смете до начала работ
- договор с юридическим лицом, НДС 5 %, полный комплект закрывающих документов
Цена за квадратный метр без обследования даёт только ориентир: на сложных объектах одинаковая площадь защиты стоит по-разному из-за высоты, пролётов, состояния основания и условий монтажа.
Цена за квадратный метр без обследования даёт только приблизительный ориентир. На сложных объектах одинаковая площадь защиты может иметь разную стоимость из-за высоты, пролётов, основания и условий монтажа.
После согласования технического решения составляется смета. Объём, стоимость и сроки фиксируются до начала работ.
Смета с перечнем работ и фиксированной стоимостью — после согласования технического решения.
Вызвать специалиста на объект →Почему проектирование и монтаж лучше заказывать в одном комплексе
Защитная конструкция должна быть не только рассчитана, но и реально установлена в существующих условиях площадки.
Комплексная организация работ позволяет заранее связать конструктивное решение, размеры доставляемых элементов, способ укрупнительной сборки, грузоподъёмность автокрана, точки строповки, последовательность монтажа, ограничения действующего объекта и сроки поставки.
Это уменьшает риск ситуации, когда готовую конструкцию невозможно доставить, поднять или установить без изменения проекта.
Что прислать для предварительного расчёта
Чтобы подготовить предварительное предложение, направьте:
- регион расположения объекта
- тип объекта: нефтебаза, нефтехранилище, резервуарный парк, склад ГСМ или терминал
- количество резервуаров
- тип каждого резервуара
- диаметр и высоту
- расстояния между объектами
- перечень оборудования, которое требуется защитить
- общие фотографии площадки
- имеющиеся планы и чертежи
- информацию о подъездных путях
- предполагаемые сроки
- ограничения по времени проведения работ
- контакт ответственного специалиста
На первом этапе достаточно общих данных. Подробные схемы, координаты, сведения об уязвимых участках и режимные документы передаются по согласованному с заказчиком защищённому каналу. Условия конфиденциальности при необходимости закрепляются документально.
Часто задаваемые вопросы
Какая защита от БПЛА подходит для нефтебазы?
Тип конструкции зависит от защищаемых объектов. Для РВС и резервуарных парков чаще рассматриваются отдельно стоящие пространственные каркасы с боковым и верхним заполнением. Для насосных, зданий и наземного оборудования могут использоваться локальные экраны, каркасные или массивные барьеры.
Можно ли защитить резервуар РВС сверху и по бокам?
Да, для этого может быть создан объёмный защитный контур вокруг резервуара. Возможность реализации зависит от диаметра и высоты РВС, размеров пролётов, состояния основания, окружающей инфраструктуры и эксплуатационных ограничений.
Можно ли закрыть одной конструкцией несколько резервуаров?
Да, если общая конструкция может быть рассчитана с учётом пролётов, нагрузок и расположения объектов. Иногда общая ЗОК оказывается целесообразнее нескольких локальных систем, но окончательное решение принимается после обследования.
Чем ЗОК отличается от обычной сетки от дронов?
ЗОК — это законченная защитная ограждающая конструкция, включающая несущий каркас, опоры, узлы крепления и защитное заполнение. Отдельно приобретённая сетка без рассчитанной системы крепления не является полноценным инженерным решением.
Гарантирует ли пассивная защита полную безопасность объекта?
Нет инженерного решения, которое можно без расчётов заявлять как абсолютную защиту от всех возможных воздействий. Конструкция разрабатывается под требования технического задания и определённый расчётный сценарий.
Нужен ли фундамент под защитную конструкцию?
Это зависит от размеров каркаса, типа заполнения, грунтов, ветровых и снеговых нагрузок. В одних случаях достаточно подготовленных опорных площадок, в других потребуются отдельные фундаменты или свайные основания.
Можно ли смонтировать защиту на действующей нефтебазе?
Во многих случаях работы можно выполнять поэтапно без полной остановки объекта. Возможность монтажа при действующей эксплуатации определяется после обследования, согласования опасных зон, графика и порядка допуска.
Будет ли сохранён доступ к оборудованию резервуара?
Да, в техническом решении предусматриваются проходы, ворота, съёмные участки или технологические проёмы. Должен сохраняться доступ к лестницам, люкам, арматуре, приборам и зонам обслуживания.
Какие нагрузки учитываются при проектировании?
Учитываются собственный вес конструкции, ветровые и снеговые воздействия, особенности защитного заполнения, монтажные нагрузки и другие воздействия, предусмотренные техническим заданием и применимой нормативной документацией.
По каким нормативам проектируется защита нефтебазы?
Для защитных ограждающих конструкций применяется СП 542.1325800.2024. Дополнительно учитываются требования пожарной и промышленной безопасности, правила для складов нефти и нефтепродуктов и внутренние нормативы эксплуатирующей организации.
Выполняете ли вы проектирование антидроновой защиты?
Состав инженерных работ определяется договором. В зависимости от задачи могут быть подготовлены схема размещения, расчёты, техническое решение, монтажная документация или необходимый комплект проектных материалов.
Сколько времени занимает устройство защиты?
Срок зависит от количества резервуаров, размеров конструкции, необходимости обследования и проектирования, производственного цикла и условий монтажа. Предварительный график составляется после получения исходных данных.
Можно ли рассчитать стоимость по фотографиям?
По фотографиям, размерам и плану объекта можно подготовить предварительную оценку. Для окончательной сметы сложного нефтехранилища обычно требуется обследование и уточнение конструктивного решения.
Сколько стоит защита нефтебазы от БПЛА?
Цена зависит от площади и высоты защитного контура, типа каркаса, заполнения, основания, количества опор и условий монтажа. Поэтому стоимость определяется по объекту, а не только по квадратным метрам.
Можно ли использовать морские контейнеры?
Контейнеры могут применяться для локальной боковой защиты зданий, ворот и наземного оборудования. Для объёмной защиты высоких резервуаров требуется другой конструктив, обеспечивающий также верхнее прикрытие.
Устанавливаете ли вы активные системы подавления БПЛА?
Данная услуга относится к пассивной физической защите. Активное подавление, радиоэлектронное воздействие и противодействие каналам управления не являются предметом этой страницы.
Работаете ли вы в регионах России?
Да. «Такелаж-Партнёр» работает в Москве и Московской области, а также организует выезд, доставку и монтаж в других регионах России. Логистика и командировочные расходы учитываются в смете.
Какие документы получает заказчик?
Состав документов зависит от договора и может включать смету, технические материалы, акты выполненных работ, закрывающие документы и исполнительную документацию по согласованному перечню.
Заявка
Расчёт защиты нефтебазы от БПЛА
Пришлите основные параметры объекта: регион, количество и типы резервуаров, их диаметр и высоту, перечень оборудования, которое требуется закрыть, и желаемые сроки.
- тип конструкции под ваши резервуары
- объём работ и состав техники
- предварительная оценка и график
Планы, чертежи и фотографии приложите ссылкой на облако. На первом этапе достаточно общих данных.
Подробные схемы, координаты и режимные документы передаются по согласованному защищённому каналу. Условия конфиденциальности при необходимости закрепляем документально.
Заявка принята. Номер обращения .
Изучим исходные данные, определим, какой информации не хватает, и подготовим предварительное предложение. Для сложных объектов организуем выезд специалиста, обследование площадки и проработку технического решения.
